产品详情
量程范围： (FX=FY=FZ:：5～200N)
其它：可非标定制

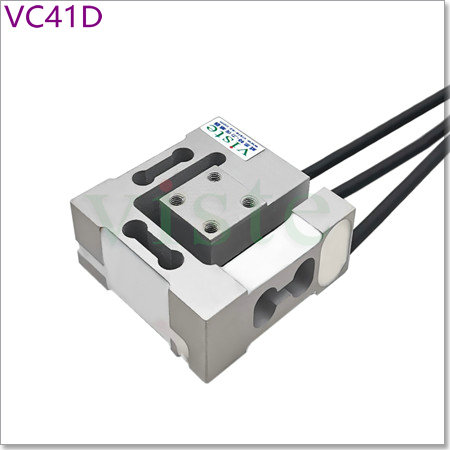

可防水三维力传感器特点及应用：电阻应变式原理、铝合金材质、结构紧凑、精度高、相互干扰小、抗偏载性好、易于校准、耐用性强、可做防水处理。它可以同时检测空间中三个方向的力值变化，X轴、Y轴、Z轴(垂直拉压力)，同时输出三组电压信号，该传感器有三种测量载荷可选(每通道)，可选用我司配套的三通道模拟量信号输出放大器（0-5V、0-10V、0-20mA、4-20mA）、三通道力值显示仪表（自带模拟量电压/电流信号，RS485/RS232通讯）、三通道数字转换器（RS485/RS232通讯,支持Modbus-RTU协议,转换速度最快可达1280Hz）PLC数据采集。便于与不同系统连接。
主要应用于自动化工具测试,机器人抛光、机器人手过载保护测试、汽车制造、航空航天、轻纺工业、机器人、康复医疗、磨削测试、换挡测试、高校力学实验、工业、体育、消费电子和能源等领域都有广泛应用，能够精确测量三个方向的力，提升设备性能和安全性。
可防水三维力传感器尺寸图：

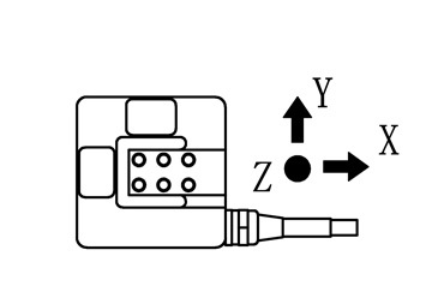

受力方向：
可防水三维力传感器技术参数：
| 额定输出 | Rated Output | 1.0±0.2mV/V |
| 精度 | Accuracy | 0.05% of rated output |
| 推荐激励电压 | Rated Excitation | 5-10V DC/AC |
| 零点输出 | Zero Balance | ±2% of rated output |
| 非线性 | Nonlinearity | ±0.05% of rated output |
| 滞后 | Hysteresis | ±0.05% of rated output |
| 非重复性 | Nonrepeatability | ±0.05% of rated output |
| 蠕变(30分钟) | Greep(30min) | ±0.05% of rated output |
| 安全过载 | SafeOverload | 120% |
| 极限过载 | UltimateOverload | 150% |
| 温度补偿范围 | CompensatedTemp | -5℃ to +60℃ |
| 工作温度范围 | OperatingTemp | -5℃ to +60℃ |
| 零点温度漂移 | Temp.Shift Zero | ≤0.1% of rated output/10℃ |
| 灵敏度温度漂移 | Temp.ShiftSpen | ≤0.5% of rated output/10℃ |
| 输入阻值 | Input Resistance | 350Ω±10Ω |
| 输出阻值 | Output Resistance | 350Ω±10Ω |
| 绝缘阻值 | Insulation Resistance | ≥2000MΩ(50V DC) |
| 防护等级 | Ingress Protection | IP65 |
| 弹性体材料 | Elastomer material | 铝合金 Aluminium alloy |
| 电缆线规格 | Cable specification | Φ3*3000mm四芯带屏蔽电缆 |
| 接线方式 | Mode of connection | 红---电源+ 黑---电源- |

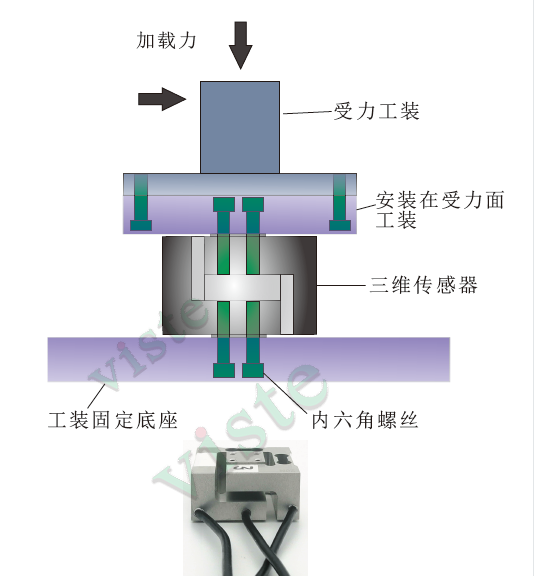

安装示意图：
传感器配套选型推荐：
