产品详情
量程范围： (FX=FY=FZ:：10～200N)
其它：可非标定制

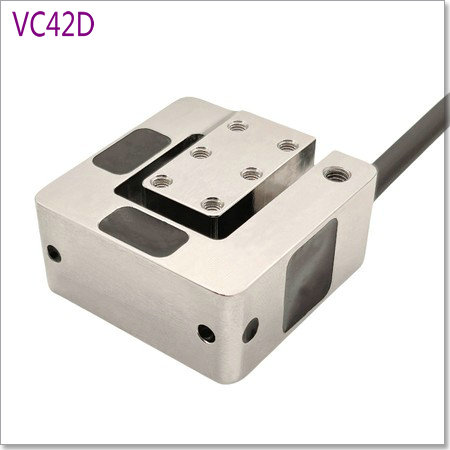

小尺寸三维力传感器特点及应用：
防水型三维力传感器具有小尺寸，结构设计紧凑特点。小尺寸不仅便于安装在各种设备和狭小空间内，还能降低设备的整体体积和重量。同时，它精度高、相互干扰小，能够在有限的空间内实现精确的力测量。抗偏载性好的特点使其在受力不均匀的情况下也能准确测量力值，易于校准则保证了传感器在长期使用过程中的测量准确性。此外，耐用性强和可做防水处理的特性，进一步扩大了其应用范围，使其能够适应各种恶劣的工作环境。
该防水型三维力传感器有三种测量载荷可选（每通道），用户可以根据实际应用需求选择合适的测量范围。同时，为了方便用户使用，还可选用配套的三通道模拟量信号输出放大器和三通道力值显示仪表。放大器能够对传感器输出的微弱信号进行放大处理，提高信号的传输质量和稳定性；显示仪表则可以实时显示三个方向的力值，方便操作人员进行监控和调整。
主要应用于自动化工具测试,机器人抛光、机器人手过载保护测试、汽车制造、航空航天、轻纺工业、机器人、康复医疗、磨削测试、换挡测试、高校力学实验、工业、体育、消费电子和能源等领域都有广泛应用，能够精确测量三个方向的力，提升设备性能和安全性。

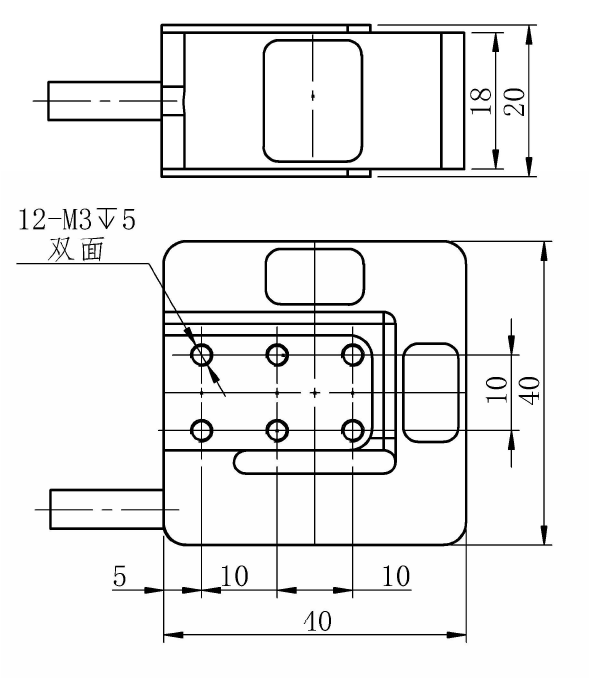

小尺寸三维力传感器尺寸图：

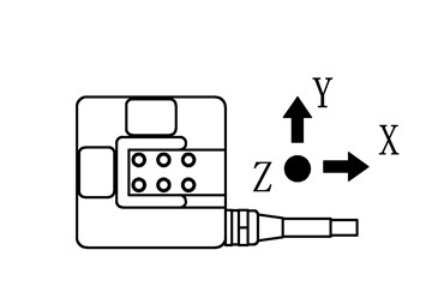

受力方向：
小尺寸三维力传感器技术参数：
| 额定输出 | Rated Output | 1.0±0.2mV/V |
| 精度 | Accuracy | 0.1% of rated output |
| 推荐激励电压 | Rated Excitation | 5-10V DC/AC |
| 零点输出 | Zero Balance | ±2% of rated output |
| 非线性 | Nonlinearity | ±0.1% of rated output |
| 滞后 | Hysteresis | ±0.1% of rated output |
| 非重复性 | Nonrepeatability | ±0.1% of rated output |
| 蠕变(30分钟) | Greep(30min) | ±0.1% of rated output |
| 安全过载 | SafeOverload | 120% |
| 极限过载 | UltimateOverload | 150% |
| 温度补偿范围 | CompensatedTemp | -5℃ to +60℃ |
| 工作温度范围 | OperatingTemp | -5℃ to +60℃ |
| 零点温度漂移 | Temp.Shift Zero | ≤0.1% of rated output/10℃ |
| 灵敏度温度漂移 | Temp.ShiftSpen | ≤0.5% of rated output/10℃ |
| 输入阻值 | Input Resistance | 350Ω±10Ω |
| 输出阻值 | Output Resistance | 350Ω±10Ω |
| 绝缘阻值 | Insulation Resistance | ≥2000MΩ(50V DC) |
| 防护等级 | Ingress Protection | IP65 |
| 弹性体材料 | Elastomer material | 不锈钢 Stainless Steel |
| 电缆线规格 | Cable specification | Φ6*3000mm12芯带屏蔽电缆 |
| 接线方式 | Mode of connection | Fx: EXC+(BLUE) 蓝 EXC-(BLUE) 蓝（点） SIG-(GRAY) 灰 SIG+(GRAY) 灰（点） Fy: EXC+(ORANGE) 橙 EXC-(ORANGE) 橙（点） SIG-(PINK) 粉 SIG+(PINK) 粉（点） Fz: EXC+(YELLOW) 黄 EXC-(YELLOW) 黄（点） SIG-(WHITE) 白 SIG+(WHITE) 白（点） |
安装示意图：

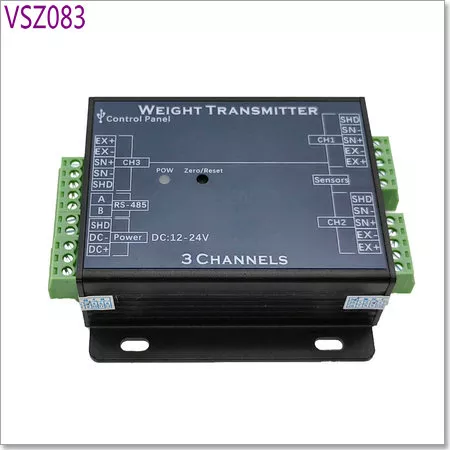

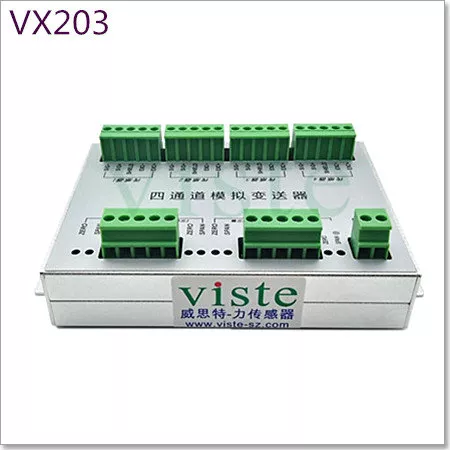

传感器配套选型推荐：
