产品详情
量程范围：10N～200N
其它：可非标定制

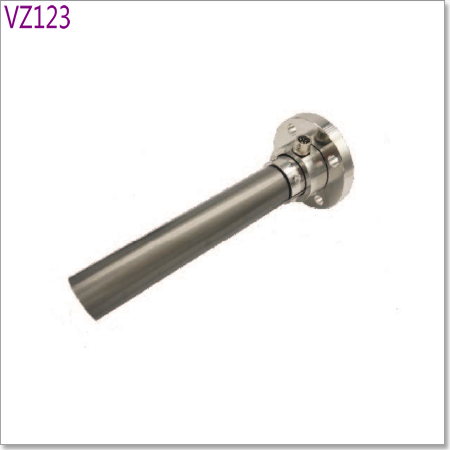

窄幅悬臂式高精度张力传感器特点及应用：采用全桥惠斯通电路测量张力和独特的双悬梁设计，具有张力測量领域的高测量精度、可靠性及稳定性通过独特设计,解決了很多需要精确张力控制，但安装空间狭窄或只能单边支撑的场合。该类传感器既可水平也可垂直地安装在设备本体上。即使在材料包角很小的情况下，仍能确保极高的测量精度。是窄幅类材料张力测量的选择。可选用我司配套的模拟量信号输出放大器（如：电压0-5V/0-10V、电流0-20mA/4-20mA、频率200HZ/1000HZ/5000HZ可选）、力值显示仪表（自带模拟量电压/电流信号，RS485/RS232通讯）、数字转换器（RS485/RS232通讯,支持Modbus-RTU协议,转换速度最快可1280Hz）PLC数据采集。便于与不同系统连接。
窄幅悬臂式高精度张力传感器主要用于工业生产、自动化设备、汽车工业、航空航天、科研实验、能源行业、医疗设备、体育器材、建筑工程、农业机械等多个领域发挥着重要作用，帮助实现精确控制和监测，提升安全性和效率。

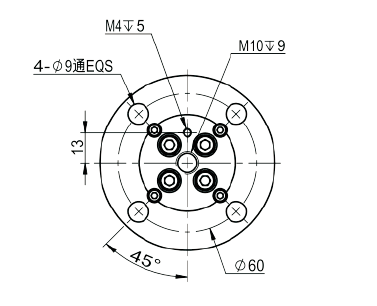

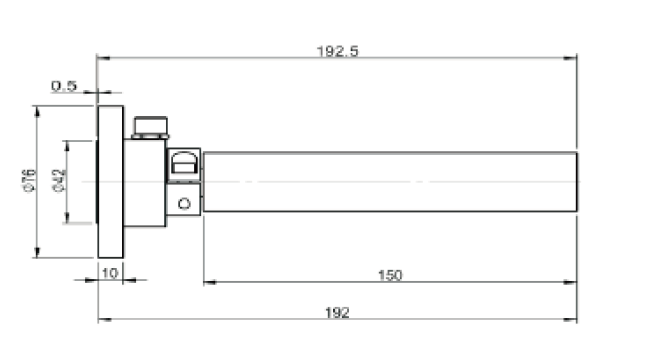

窄幅悬臂式高精度张力传感器尺寸图：
窄幅悬臂式高精度张力传感器技术参数：
| 额定输出 | Rated Output | 1.0±0.2mV/V |
| 综合精度 | Total Accuracy | 0.1% of rated output |
| 推荐激励电压 | Rated Excitation | 5-10V DC/AC |
| 零点输出 | Zero Balance | ±2% of rated output |
| 非线性 | Nonlinearity | ±0.05% of rated output |
| 滞后 | Hysteresis | ±0.05% of rated output |
| 非重复性 | Nonrepeatability | ±0.05% of rated output |
| 蠕变(30分钟) | Greep(30min) | ±0.05% of rated output |
| 安全过载 | SafeOverload | 120% |
| 极限过载 | UltimateOverload | 150% |
| 温度补偿范围 | CompensatedTemp | -10℃ to +40℃ |
| 工作温度范围 | OperatingTemp | -20℃ to +60℃ |
| 零点温度漂移 | Temp.Shift Zero | ≤0.05% of rated output/10℃ |
| 灵敏度温度漂移 | Temp.ShiftSpen | ≤0.05% of rated output/10℃ |
| 输入阻值 | Input Resistance | 350Ω±10Ω |
| 输出阻值 | Output Resistance | 350Ω±5Ω |
| 绝缘阻值 | Insulation Resistance | ≥5000MΩ(50V DC) |
| 防护等级 | Ingress Protection | IP66 |
| 弹性体材料 | Elastomer material | 合金钢/不锈钢 Alloy Steel/Stainless steel |
| 电缆线规格 | Cable specification | Φ5.3*3000mm |
| 电缆线颜色 | Cable color | Red(E+) Black(E-) Green(S+) White(S-) |
传感器配套选型推荐：
