产品详情
量程范围：5kg～100kg
其它：可非标定制

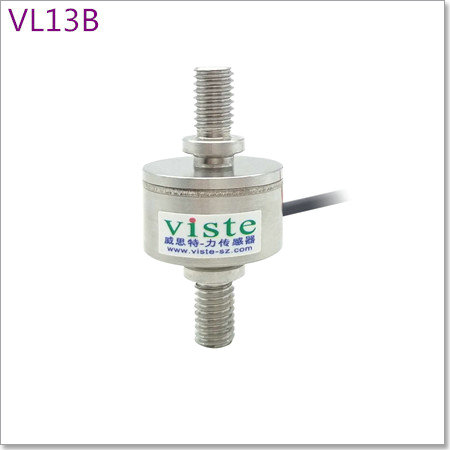

M5螺杆双向测力传感器特点及应用：超小螺杆式安装、可推拉双向称重测力、测量范围广、性能稳定。可选用我司配套的信号放大器（0±5V、0±10V、0-20mA、4-20mA）、力值仪表（自带模拟量，RS485、RS232通讯）、RS485数字转换器、PLC数据采集。
主要应用于力学实验、医疗设备、新能源、配料、按键手感测试、疲劳测试、机械制造、吊车、钢缆、绳索等拉力测试、拉力试验机、料位计称、试验机、铆钉机、插拔力等计量与控制系统中。
M5螺杆双向测力传感器尺寸图：
受力方向：
M5螺杆双向测力传感器技术参数：
| 额定输出 | Rated Output | 1.0mV/V ±20% |
| 精度 | Accuracy | 0.5% of rated output |
| 推荐激励电压 | Rated Excitation | 5-10V DC/AC |
| 零点输出 | Zero Balance | ±2% of rated output |
| 非线性 | Nonlinearity | ±0.5% of rated output |
| 滞后 | Hysteresis | ±0.2% of rated output |
| 非重复性 | Nonrepeatability | ±0.3% of rated output |
| 蠕变(30分钟) | Greep(30min) | ±0.2% of rated output |
| 安全过载 | SafeOverload | 120% |
| 极限过载 | UltimateOverload | 150% |
| 温度补偿范围 | CompensatedTemp | -5℃ to +40℃ |
| 工作温度范围 | OperatingTemp | -5℃ to +40℃ |
| 零点温度漂移 | Temp.Shift Zero | ≤0.05% of rated output/10℃ |
| 灵敏度温度漂移 | Temp.ShiftSpen | ≤0.05% of rated output/10℃ |
| 输入阻值 | Input Resistance | 1000Ω±300Ω |
| 输出阻值 | Output Resistance | 1000Ω±300Ω |
| 绝缘阻值 | Insulation Resistance | ≥5000MΩ(50V DC) |
| 防护等级 | Ingress Protection | IP65 |
| 弹性体材料 | Elastomer material | 不锈钢Stainless steel |
| 电缆线规格 | Cable specification | Φ2*3000mm |
| 电缆线颜色 | Cable color | Red(E+) Black(E-) Green(S+) White(S-) |
传感器配套选型推荐：
