产品详情
量程范围：20N 30N 50N 100N 200N 300N 500N
其它：可非标定制
柱形推拉力传感器特点及应用：外径15mm、高度22mm、精度高、长期稳定性好、结构坚固、防护性强、具备过载保护功能、使用寿命长、可拉压双向测力。设计紧凑，安装方便，适用于多种机械设备。可选用我司配套的模拟量信号输出放大器（如：电压0-5V/0-10V、电流0-20mA/4-20mA、频率200HZ/1000HZ/5000HZ可选）、力值显示仪表（自带模拟量电压/电流信号，RS485/RS232通讯）、数字转换器（RS485/RS232通讯,支持Modbus-RTU协议,转换速度最快可1280Hz）PLC数据采集。便于与不同系统连接。
柱形推拉力传感器主要应用于狭小空间的力值测力。如高校力学实验、自动化设备检测、新能源产品组装、3C产品测试、医疗设备检测、汽车压装、模具组装、机器人手指捏力、按键手感度检测力、按键手感度测试仪、冷热压机压力检测、自动锁螺丝机、智能屏幕触摸测力等。工业自动化、汽车生业、建筑工程、航空航天、能源、科研、医疗、消费品和船舶等多个领域发挥关键作用，帮助优化性能、提高安全性和可靠性。
柱形推拉力传感器尺寸图：

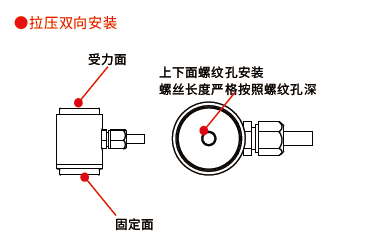

受力方向：
柱形推拉力传感器技术参数：
| 额定输出 | Rated Output | 1.0mV/V ±0.2% |
| 综合精度 | Total Accuracy | 0.1% of rated output |
| 推荐激励电压 | Rated Excitation | 5V-10V DC/AC |
| 零点输出 | Zero Balance | ±2% of rated output |
| 非线性 | Nonlinearity | ±0.1% of rated output |
| 滞后 | Hysteresis | ±0.1% of rated output |
| 非重复性 | Nonrepeatability | ±0.1% of rated output |
| 蠕变(30分钟) | Greep(30min) | ±0.1% of rated output |
| 安全过载 | SafeOverload | 120% |
| 极限过载 | UltimateOverload | 150% |
| 温度补偿范围 | CompensatedTemp | -5℃ to +40℃ |
| 工作温度范围 | OperatingTemp | -5℃ to +60℃ |
| 零点温度漂移 | Temp.Shift Zero | ≤0.05% of rated output/10℃ |
| 灵敏度温度漂移 | Temp.ShiftSpen | ≤0.05% of rated output/10℃ |
| 输入阻值 | Input Resistance | 350Ω±10Ω |
| 输出阻值 | Output Resistance | 350Ω±5Ω |
| 绝缘阻值 | Insulation Resistance | ≥5000MΩ(50V DC) |
| 防护等级 | Ingress Protection | IP65 |
| 弹性体材料 | Elastomer material | 不锈钢Stainless steel |
| 电缆线规格 | Cable specification | Φ3*3000mm |
| 电缆线颜色 | Cable color | Red(E+) Black(E-) Green(S+) White(S-) |
传感器配套选型推荐：
